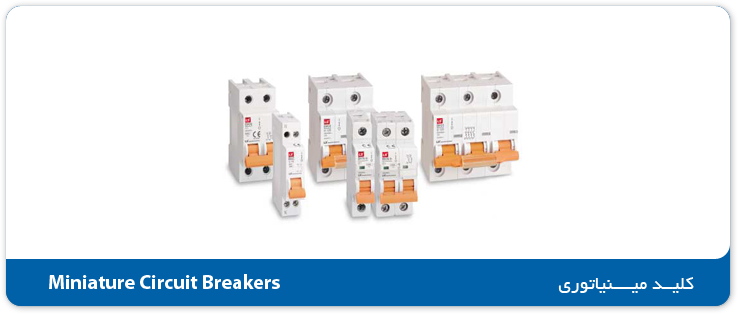

Miniature Circuit Breaker (LS) کلید مینیاتوری

از انواع کلیدهای فشار ضعیف که معمولأ در جریانهای پایین و در تابلوهای روشنایی وتابلوهای توزیع با توان کم و یا جهت حفاظت مدارات کنترل و فرمان تجهیزات و تاسیسات برقی مورد استفاده قرار می گیرد که در صورت به وجود آمدن اشکالی در مدار به طور خودکار مدار را قطع می کند.

 مشخصات فنی

آمپر: از ۲ آمپر تا ۶۳ آمپر

۱و۲و۳و۴ پل

 کاربرد

کاربرد کلید مینیاتوری عمومی بوده و در همه تابلوهای برق مورد استفاده قرار می گیرد. مانند تابلوهای برق

تابلوهای برق ورودی منازل

کنترل (خاموش و روشن کردن) یک مدار ساده

و …

تعریف جامع تجهیز

 کلیدهای مینیاتوری ( MCB )

از انواع کلیدهای فشار ضعیف که معمولأ در جریانهای پایین و در تابلوهای روشنایی وتابلوهای توزیع با توان کم و یا جهت حفاظت مدارات کنترل و فرمان تجهیزات و تاسیسات برقی مورد استفاده قرار می گیرد که در صورت به وجود آمدن اشکالی در مدار به طور خودکار مدار را قطع می کند. ودر نتیجه از وسایل و سیم کشی محافظت می نماید. در بسیاری از موارد می توان از کلید مینیاتوری به جای فیوز استفاده کرد. این کلیدها به سادگی به حالت قبلی برمی گردند و در صورت قطع شدن نیازی به تعویض کردن آنها نیست.

جریان قطع اتصال کوتاه این کلیدها معمولأ چندان بالا نیست. حداکثر جریان مورد استفاده با کلید مینیاتوری ۱۰۰آمپر است و همینطور جریان قطع اتصال کوتاه این کلیدها بصورت نرم KA 10 و حداکثر KA 25 است.این کلیدها دارای دو نوع کاربرد صنعتیIEC60947 و کاربرد مسکونی IEC60898 هستند.

 کلیدهای محافظ جان (RCCB)

بمنظور حفاظت از جان افراد در مقابل خطر برق گرفتگی و جلوگیری از خطرات جریان نشتی از کلیدهای حفاظت از خطر برق گرفتگی ( محافظ جان ) استفاده می شود.

این کلیدها که براساس حساسیت خود به دو نوع خانگی و صنعتی تقسیم می شوند ، علاوه بر حفاظت افراد در مقابل تماس مستقیم و یا غیر مستقیم برق ، با جلوگیری از نشتی جریان در حفاظت دستگاه ها و تجهیزات صنعتی نیز موثر می باشند . براین اساس در صورتی که حساسیت کلیدها تا ۳۰ میلی آمپر باشد این کلید به عنوان حفاظت از جان و در صورتی که حساسیت آن بیشتر از ۳۰ میلی آمپر باشد به عنوان حفاظت از تجهیزات صنعتی بکار می رود .
اساس کار کلیدهای حفاظت از خطر برق گرفتگی ، مقایسه جریان ورودی با جریان خروجی کلید می باشد به طوری که اگر جریان نشتی در مداری که کلید در آن واقع شده است بیشتر از حساسیت کلید باشد کلید عمل کرده و جریان ورودی و در نتیجه مدار را قطع می نماید .

  کلیدهای محافظ جان  همراه با کلید مینیاتوری ( RCBO )

این کلید ها ترکیبی از محافظ جان و مینیاتوری می باشند .

• تکفاز – دو فاز – سه فاز – سه فاز + نول
•  از ۱A الی ۶۳A
• ولتاژ ۲۳۰V/400V
• در تیپ های B , C , D
•  دارای حفاظت در برابر اضافه جریان و اتصال کوتاه
•  قدرت قطع ۳۰mA برای کلیدهای محافظ جان
