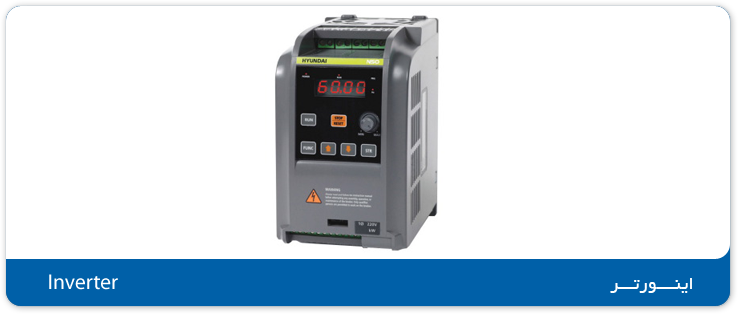

اینورتر هیوندای (Hyundai Inverter)

اینورتر دستگاه الکترونیکی است که جریان مستقیم (DC) را به جریان متناوب (AC) تبدیل می کند. جریان  AC  تبدیل شده می تواند بر اساس نیاز در هر ولتاژ و فرکانسی باشد که بوسیله ترانسفورماتورهای مناسب و مدارها کنترل می شود.

 مشخصات فنی

 اینورتر هیوندای سری N700E

  • کنترل بردار سنسور با سرعت فوق العاده کم
  • سرعت واکنش بسیار عالی و عملکرد کنترل گشتاور
  • گسترش عملکرد کنترل چند سرعته
  • بهبود عملکرد ترمز DC
  • قابلیت کنترل ترمز خارجی برای آسانسور
  • کیفیت بالای ولتاژ و جریان خروجی
  • بررسی درجه حرارت IGBT

 موارد مورد استفاده اینورتر هیوندای

پمپ و فن

دمنده

بازه توان و ولتاژ اینورتر هیوندای سری N700E

3φ ۳۸۰ ~ ۴۸۰ V:  ۵٫ ۵ – ۷٫۵ – ۱۱- ۱۵- ۱۸٫۵- ۲۲- ۳۰- ۳۷- ۴۵- ۵۵- ۷۵- ۹۰-۱۱۰- ۱۳۲-۱۶۰ KW

 اینورتر هیوندای سری N700

عملکرد گشتاور بالا در منطقه فوق العاده کم سرعت

کنترل سرعت فوق العاده با بهبود فناوری تنظیم برای موتورها

بهبود عملکرد کنترل PID

ساخته شده در احیا کننده سیستم های ترمز

تعمیر و نگهداری راحت

موارد مورد استفاده اینورتر هیوندای

انواع بالابر

ماشین ابزار

جرثقیل

اکسترودر

ماشین های نساجی

سایر ماشین آلات صنعتی

بازه توان و ولتاژ اینورتر هیوندای سری N700

3φ ۳۸۰ ~ ۴۸۰ V: 5. 5 – ۷٫۵ – ۱۱- ۱۵- ۱۸٫۵- ۲۲- ۳۰- ۳۷- ۴۵- ۵۵- ۷۵- ۹۰-۱۱۰- ۱۳۲ KW

 کاربرد اینورتر

کاربرد اینورتر در کنترل دور موتور بوده و در اکثریت تابلوهای برق مورد استفاده قرار می گیرد. مانند تابلوهای برق

صنایع سیمان

صنایع نفت

صنایع مخابرات



 اینورتر Hyundai اینورتر Hyundai
اینورتر هیوندای N700

Hyundai Inverter

اینورتر هیوندای N700E

Hyundai Inverter



 مزایای استفاده از اینورترهای هیوندای کره جنوبی

عملکردهای اینورترهای هیوندای براساس سیستم های V/F و Vector control می باشد که می توان با تغییر فرکانس، گشتاور و دور موتور را به طور کامل کنترل نمود. (۰٫۰۱ to 400HZ)

 برخی از مزایای استفاده از اینورترهای هیوندای

برخورداری جریان راه اندازی پایین تر در مقایسه با روش های دیگر که باعث افزایش طول عمر موتور می شود.

روش مستقیم: جریان استارت تا ۸ برابر جریان نامی

روش ستاره مثلث: شوک ستاره به مثلث ۵ تا ۶ برابر جریان نامی

با سافت استارتر: جریان استارت ۲ تا ۳ برابر جریان نامی

با استفاده از اینورتر: جریان استارت حداکثر به ۱/۱ جریان نامی کاهش می یابد.

  • ایجاد گشتاور بالا در لحظه راه اندازی تا %۲۰۰ گشتاور نامی
  • جلوگیری از شوک های الکتریکی روی شبکه برق از طریق کاهش جریان راه اندازی موتور
  • جلوگیری از تنشهای ایجاد شده بر روی تجهیزات مکانیکی و استهلاک ادوات مکانیکی از طریق کاهش جریان راه اندازی موتور شده و می شود.
  • صرفه جویی در انرژی و کاهش هزینه برق مصرفی

با کاهش دور موتور برای کاربردهایی که به دوری کمتر از دور نامی موتور نیاز دارند، علاوه بر کاهش هزینه های نگهداری و تعمیر ادوات، توان مصرفی نیز به صورت تساعدی کاهش می یابد.

به عنوان مثال با کاهش دور در فن و پمپ ها مصرف انرژی طبق جدول ذیل کاهش می یابد:

کاهش دور موتور

نسبت به دور نامی

کاهش مصرف انرژی

۱۰%

۲۷%

۲۰%

۴۹%

۳۰%

۶۶%

۴۰%

۷۸%

 انواع حفاظت درایو

  • ایزولاسیون الکتریکی بین مدار قدرت و کنترل در ورودی، خروجی و تغذیه
  • اتصال کوتاه بین فازهای خروجی(بین فازهای خروجی، بین فازهای خروجی و زمین)
  • اضافه یا کاهش ولتاژ
  • اضافه جریان
  • جابجایی و یا قطع فازه و غیره…

  برخی دیگر از سایر ویژگی های اینورتر

  • راه اندازی موتورهای سه فاز با برق تکفاز
  • تنظیم زمان استارت و توقف از ۰۱/۰ تا ۳۶۰۰ ثانیه (در دو مرحله)
  • تنظیم حرکت موتور(چپگرد و راستگرد)
  • مجهز به سیستم PID Control
  • کنترل دور موتور توسط ولوم و کلیدهای دیجیتال خارجی
  • دارای پورت ارتباطی RS 485
  • توقف سریع توسط ترمز
  • رساندن نویز به حداقل با استفاده از فیلتر

  برخی از کاربردهای اینورتر

  • پمپ و فن، جرثقیل، انواع بالابر
  • آسانسورها، دربهای اتوماتیک
  • ماشینهای نساجی، ماشین ابزار
  • دستگاههای دمنده، ماشین شستشو
  • اکسترودر، تسمه نقاله، میکسرها
  • صنایع و ماشین آلات بسته بندی
  • ماشین های خاص مانند کارخانه چوب
  • دستگاههای بدنسازی و سایر ماشین آلات صنعتی
